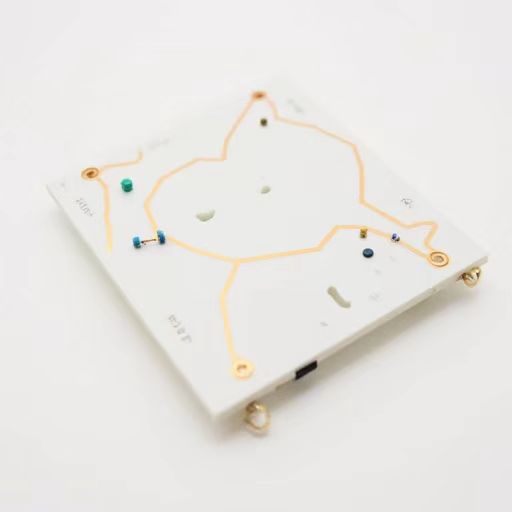

多層陶瓷基板，也稱為陶瓷外殼或陶瓷管殼，是現代高端電子封裝中的關鍵基礎材料。目前，該類型基板主要采用共燒陶瓷工藝實現大規模生產，包括高溫共燒陶瓷（HTCC）和低溫共燒陶瓷（LTCC）兩類主流技術,下面由深圳金瑞欣小編來為大家講解一下：

共燒陶瓷工藝以生瓷帶為加工對象，通過沖孔、填孔、圖形印刷等工序完成每層圖形的制備，再經疊層與共燒形成三維結構。根據材料體系和燒結溫度的不同，可分為高溫與低溫兩類工藝。盡管在具體制程上存在差異，但兩類技術均需經過混料、流延、沖孔、填孔、印刷、疊壓、共燒和后處理等關鍵工序。

該工藝屬于非連續生產方式，每層生瓷帶可獨立制作、檢測與修補，有利于保障成品良率，并支持高層數、高密度布線設計。目前，HTCC技術發展更為成熟，材料成本較低，其在1400–1650℃的高溫下燒結，成品具備機械強度高、導熱性好、耐腐蝕和抗氧化等優勢，廣泛應用于高功率、高可靠性的微電路與集成電路領域。

LTCC可視為HTCC的升級路徑，采用低溫燒結陶瓷材料，燒結溫度通?？刂圃?00℃以下，可使用銀、金等高導電率金屬作為導體，因此具備更優的高頻特性、更低的介電損耗和更高的集成靈活性，適用于通信模塊、射頻組件、微波器件和消費電子等領域。

目前，國際市場上高性能陶瓷粉體、專用金屬漿料及關鍵工藝設備仍由國外企業主導，國內產業鏈在高端材料與裝備領域仍存在一定差距，這也導致共燒陶瓷基板研發周期長、生產成本高，在一定程度上制約了其應用拓展與技術迭代。
