在功率半導體封裝領域，陶瓷基板憑借其卓越的導熱性、優異的絕緣性能、高機械強度以及與芯片匹配的熱膨脹系數，成為不可或缺的散熱與承載關鍵材料。根據結構形態，陶瓷基板可分為平面與三維兩大類。下面由深圳金瑞欣小編講解一下平面電子陶瓷基板，深入剖析八種主流及新型技術的原理、工藝與獨特優勢。

目前，主流的平面陶瓷基板技術主要包括：薄膜陶瓷基板（TFC）、厚膜印刷陶瓷基板（TPC）、直接鍵合銅陶瓷基板（DBC）、直接敷鋁陶瓷基板（DBA）、活性金屬焊接陶瓷基板（AMB）、直接電鍍銅陶瓷基板（DPC）、直接濺射銅陶瓷基板（DSC）以及激光活化金屬陶瓷基板（LAM）。

1. 薄膜陶瓷基板（TFC）：微觀世界的精度大師

TFC基板采用物理氣相沉積（如濺射）技術在陶瓷表面形成微米級以下的超薄金屬層。結合光刻、刻蝕等半導體微加工技術，可實現極高的圖形精度。

技術核心：濺射沉積與圖形化刻蝕。

顯著特點：金屬層厚度通常小于1微米，線寬/線距可精準控制至10微米以內，但載流能力有限。

主要應用：主要應用于對線路精度要求極為苛刻的領域，如激光器與光通信模塊中的小電流信號傳輸。

2. 厚膜印刷陶瓷基板（TPC）：經濟實用的成熟工藝

TPC技術通過絲網印刷將特制金屬漿料涂覆于陶瓷基片，經高溫?zé)Y(jié)形成導電線路。這是一種非常成熟且成本效益高的工藝。

技術核心：絲網印刷與高溫?zé)Y(jié)。

顯著特點：工藝簡單，成本低廉，但線路精度有限（線寬/線距通常大于100微米）。為降低燒結溫度，漿料中常添加玻璃相，這會略微降低其導電與導熱性能。

主要應用：廣泛用于汽車電子、消費電子等對成本敏感且線路精度要求不高的場合。

3. 直接鍵合銅陶瓷基板（DBC）：大功率應用的經典之選

DBC技術通過在高溫下使銅箔與陶瓷基片（Al?O?或AlN）界面形成Cu-O共晶液相，從而實現牢固的冶金結合。

技術核心：高溫下的共晶鍵合反應。

顯著特點：銅層厚度大（100-600μm），載流能力強，導熱性能優異，可靠性高。其“三明治”結構（Cu-Ceramic-Cu）能有效降低熱應力。工藝關鍵在于精確控制氧含量與溫度。

主要應用：是絕緣柵雙極晶體管（IGBT）、大功率激光器（LD）、新能源汽車功率模塊等領域的標準散熱基板。

4. 直接敷鋁陶瓷基板（DBA）：輕量化高潛力的新秀

DBA是DBC技術的重要發展，它解決了鋁在空氣中易氧化、潤濕性差的難題，實現了鋁層與陶瓷的可靠結合。

技術核心：改善鋁-陶瓷界面潤濕性，通過液態敷接或金屬過渡層實現鍵合。

顯著特點：兼具DBC的優勢，同時鋁材具有成本更低、重量更輕、熱膨脹系數匹配更佳的特點。

主要應用：在高壓輸變電、智能電網、軌道交通及大功率光伏逆變器等領域展現出巨大市場潛力。

5. 活性金屬焊接陶瓷基板（AMB）：高可靠性的性能標桿

AMB技術在DBC基礎上革新，采用含有Ti、Zr等活性元素的特殊焊料，在較低溫度下實現銅箔與陶瓷的強力焊接。

技術核心：活性焊料與陶瓷的化學反應。

顯著特點：結合強度遠超DBC，熱循環可靠性極佳。它是連接銅與氮化硅（Si?N?）陶瓷的理想選擇，滿足了第三代半導體（如碳化硅SiC）對封裝材料的高要求。

主要應用：廣泛應用于高可靠性、高功率的IGBT模塊和碳化硅功率器件封裝。

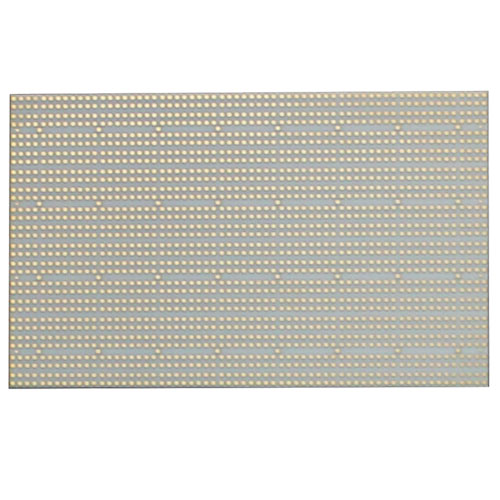

6. 直接電鍍銅陶瓷基板（DPC）：集成制造的多面手

DPC工藝巧妙融合了半導體前端工藝與PCB后端技術。首先通過濺射形成種子層，再經過圖形電鍍增厚線路，實現高精度與高可靠性。

技術核心：濺射種子層與圖形電鍍。

顯著特點：圖形精度高（線寬/線距可達10-50μm），可實現垂直互連，生產成本相對可控，綜合性能優異。

主要應用：是目前應用最廣泛的基板技術之一，覆蓋大功率LED照明、半導體激光器、射頻器件等多個市場。

7. 直接濺射陶瓷基板（DSC）：超越DPC的性能進化

DSC可視為DPC技術的升級版。它采用持續高功率磁控濺射（C-HPMS）等先進工藝，直接在陶瓷上沉積更厚、更致密的銅層。

技術核心：高電離率、高沉積速率的新型磁控濺射。

顯著特點：金屬層與陶瓷基板結合力更強，鍍層致密、表面平整度極佳，導電導熱性能優越，且全流程真空完成，綠色環保。

主要應用：適用于對導電性、結合強度和可靠性要求更高的高端封裝場景。

8. 激光活化金屬陶瓷基板（LAM）：三維結構的塑造者

LAM技術利用激光束選擇性活化陶瓷表面，隨后通過化學鍍或電鍍形成導電圖形，突破了傳統平面工藝的限制。

技術核心：激光直寫活化與選擇性沉積。

顯著特點：無需光刻掩膜，可實現高精度（10-20μm）圖形加工；最大優勢在于可在復雜三維曲面陶瓷結構上直接制造電路，開辟了全新的設計可能性。

主要應用：主要用于航空航天、國防等高端領域的小批量、異形結構陶瓷散熱件制造，價值極高。

總結

從追求極致精度的TFC、LAM，到滿足大功率需求的DBC、AMB，再到平衡性能與成本的DPC、DSC，每一種陶瓷基板技術都有其獨特的定位和優勢。技術的演進始終圍繞著更高的性能、更低的成本、更靈活的設計三大方向。隨著半導體技術不斷向更高功率、更高頻率和更小尺寸邁進，這些先進的陶瓷基板技術必將為電子設備的創新發展提供更堅實的基礎。金瑞欣擁有十年pcb行業經驗，四年多陶瓷電路板制作經驗。為企業提供高精密單、雙面陶瓷電路板，多層陶瓷電路板定制生產，若您有相關需求，歡迎與我們聯系，我們將竭誠為您服務。
