在陶瓷基板燒結成型后，表面金屬化是賦予其電氣連接功能的核心環節。該工藝通過在陶瓷表面構建導電圖形，實現芯片與外部電路的互聯。其中，金屬層與陶瓷基體的結合力至關重要，它直接決定了最終封裝件的性能與長期可靠性。而結合力的強弱，在很大程度上取決于金屬在高溫下對陶瓷表面的潤濕能力。

目前，業界主流的陶瓷表面金屬化技術主要包括共燒法（HTCC/LTCC）、厚膜法（TFC）、直接敷銅法（DBC）、直接敷鋁法（DBA）、薄膜法（DPC）以及活性金屬釬焊法（AMB）等。這些技術路徑各異，特點分明，以滿足不同應用場景的苛刻需求，下面由深圳金瑞欣小編來為大家講解一下這幾種技術：

1. 薄膜法（DPC）：精度至上的技術

DPC工藝首先通過物理氣相沉積（如濺射、蒸鍍）在陶瓷表面形成一層微米級的金屬種子層，隨后借助光刻與刻蝕技術精準塑造電路圖形。

技術核心： 該工藝的關鍵在于解決銅層與陶瓷之間因熱膨脹系數不匹配而導致的界面剝離風險。金屬薄膜與陶瓷（如氮化鋁）的結合力是可靠性的生命線，主要源于擴散附著和化學鍵合。因此，常選用鈦、鉻等活性金屬作為過渡層以增強附著力，而導電層則優選銅、金等低電阻率、高穩定性的材料。

優勢與挑戰： DPC最大的優勢在于其低溫工藝（通常低于300℃），避免了高溫對材料的損傷，并降低了能耗。同時，它憑借光刻技術實現了極高的圖形精度（線寬可達20-30μm）和卓越的平整度，非常適于高頻、光電等對線路要求苛刻的器件封裝。其通孔填銅能力還支持三維集成。然而，DPC也存在電鍍銅層較薄、載流能力有限，以及結合強度相對較低、環保處理成本較高等不足。

2. 厚膜法（TFC）：經久耐用的經典方案

TFC技術采用絲網印刷將特制的導電漿料涂覆于陶瓷基體，再經高溫?zé)Y(jié)形成牢固的金屬化層。

技術核心： 導電漿料是厚膜技術的靈魂，由功能金屬（金、銀、鈀、銅等）、起粘結作用的玻璃或氧化物，以及有機載體三部分組成。粘結相是確保金屬層與陶瓷緊密結合的關鍵。

優勢與挑戰： TFC技術成熟，工藝流程簡單，成本效益顯著。其金屬層厚度通常在10-20μm。但缺點是圖形精度有限（最小線寬約0.1mm），且表面平整度與附著力易受漿料質量和印刷工藝影響，限制了其在高端精細器件中的應用。

3. 共燒法（HTCC/LTCC）：實現三維集成的內功

共燒法將陶瓷生坯與金屬電路層層疊壓后一次性燒結成型，可在基板內部集成無源元件，實現高密度三維互聯。

技術核心： HTCC與LTCC工藝流程相似，但材料體系截然不同。HTCC采用氧化鋁等陶瓷，燒結溫度高達1600℃以上，必須使用鎢、鉬等高熔點但導電性較差的金屬。LTCC則在陶瓷中摻入玻璃相，將燒結溫度降至800-950℃，從而能使用導電性優異的金、銀作為導體。

優勢與挑戰： 共燒基板在提高組裝密度、縮短互聯、減小體積方面優勢巨大，是高頻模塊的理想載體。然而，其缺點在于絲網印刷導致的圖形精度限制，以及層壓對位和燒結收縮率控制帶來的尺寸公差問題。

4. 直接敷銅/鋁法（DBC/DBA）與活性金屬釬焊（AMB）：功率封裝的基石

這類技術通過在陶瓷表面直接鍵合厚膜銅或鋁層，為大功率器件提供強大的電流承載和散熱通道。

DBC：利用高溫下銅-氧共晶液相對氧化鋁陶瓷的潤濕反應實現鍵合。對于氮化鋁陶瓷，則需通過預氧化生成氧化鋁過渡層。其核心工藝參數是氧化溫度與時間。

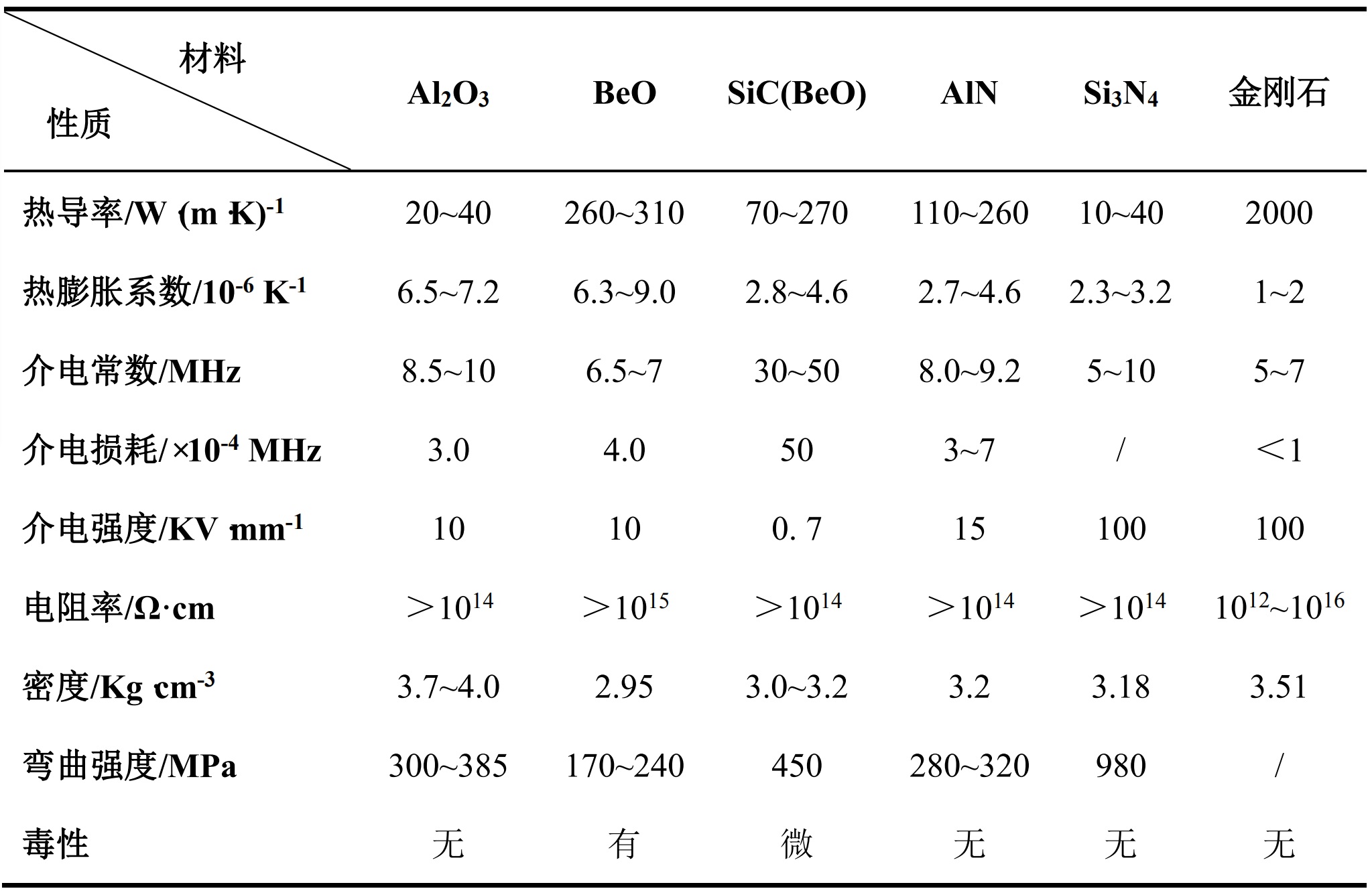

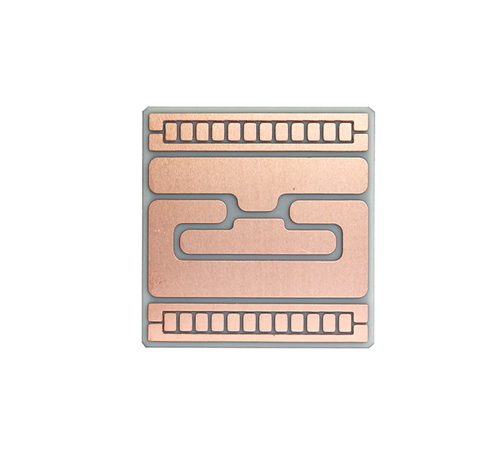

AMB：作為DBC的升級技術，AMB使用含鈦、鋯等活性元素的釬料，在真空環境下實現銅箔與陶瓷的焊接。活性元素能顯著改善焊料對陶瓷的潤濕性，從而獲得遠超DBC的結合強度和抗熱沖擊性能。

DBA：原理類似，利用液態鋁在無氧條件下對陶瓷的潤濕進行鍵合。DBA基板質量更輕，熱應力更小，與鋁線鍵合兼容性極佳。

優勢與挑戰： DBC/AMB/DBA基板具有優異的熱導率和絕緣性，銅/鋁層厚（通常>100μm），載流能力強大，是IGBT、激光器等功率器件的首選。其中，AMB可靠性最高，但成本也最為昂貴。它們的共同短板是圖形精度有限，難以制作精細線路。

總結

選擇合適的陶瓷金屬化技術，是一場性能、精度、成本與可靠性的綜合權衡。DPC以其高精度領跑精細封裝；TFC以成本優勢堅守傳統市場；LTCC/HTCC以內埋元件的三維結構服務于高頻集成模塊；而DBC、AMB和DBA則構成了功率電子封裝的堅強支柱，其中AMB正以其超群的可靠性，日益成為新能源汽車等極端應用場景下的新貴，金瑞欣擁有十年pcb行業經驗，四年多陶瓷電路板制作經驗。為企業提供高精密單、雙面陶瓷電路板，多層陶瓷電路板定制生產，若您有相關需求，歡迎與我們聯系，我們將竭誠為您服務。
