電子封裝基板是電子元器件中的關鍵基礎材料，不僅為電路互聯提供支撐，還具備優異的電絕緣性能。它在電子電路與半導體芯片中承擔保護與支撐作用，同時也是散熱的重要通道，下面深圳金瑞欣小編來為大家講解一下：

在功率電子器件應用中，由于常面臨復雜嚴苛的工作環境，理想的電子封裝基板需具備以下特性：

高導熱率，以提升散熱效率；

2、低熱膨脹系數，確保與硅、砷化鎵等芯片材料的熱匹配；

優異的氣密性，能夠抵抗高濕、高溫、輻射及腐蝕等惡劣條件；

高剛度和強度，為電路和芯片提供可靠的機械支撐與保護；

良好的焊接性與成型適應性，滿足多樣化器件形態的制造需求；

低密度，有助于實現器件的輕量化。

目前常用的電子封裝基板主要包括有機基板、金屬及金屬基復合材料、以及陶瓷基板。

有機封裝基板具備介電常數低、重量輕、易加工成精細線路、適于大規模生產和成本低等優點。然而，隨著高功率與大尺寸電子器件的發展，其在電性能、耐高溫性、導熱能力及熱膨脹匹配等方面的不足日益凸顯，難以滿足功率電子，尤其是在軍工、航天、智能電網等對封裝氣密性和高壓高溫耐受性要求極高的應用場景。

金屬及金屬基復合材料封裝基板熱導率高、機械強度好，并具有優良導電性，廣泛應用于功率LED、電力電子設備、航空航天及混合集成電路等領域。但其在耐磨、耐腐蝕、高溫穩定性和固晶界面應力方面仍有改進空間，且制造成本較高。

陶瓷基封裝基板表現出卓越的綜合性能。共價鍵型陶瓷化合物通常具備高熔點和較低的熱膨脹系數，能夠更好地匹配芯片材料，支持微細布線。因其出色的特性，陶瓷基板正逐步替代傳統基板，廣泛應用于多芯片模塊和大規模集成電路領域，如高鐵、智能電網、航空航天和大功率LED等對高溫、高頻、高密封裝和高可靠性有嚴格要求的場合。

陶瓷基封裝基板的性能優勢主要體現在：

耐濕耐高溫，機械強度高，不易產生微裂紋；

絕緣性能優異，電阻高，有助于提升系統可靠性；

熱導率高，抗熱沖擊與溫度循環能力強，如BeO、AlN、SiC等陶瓷的熱導率可與金屬媲美；

介電常數低、介電損耗小，有利于高頻信號傳輸，降低延遲；

熱膨脹系數小，尺寸穩定性好。

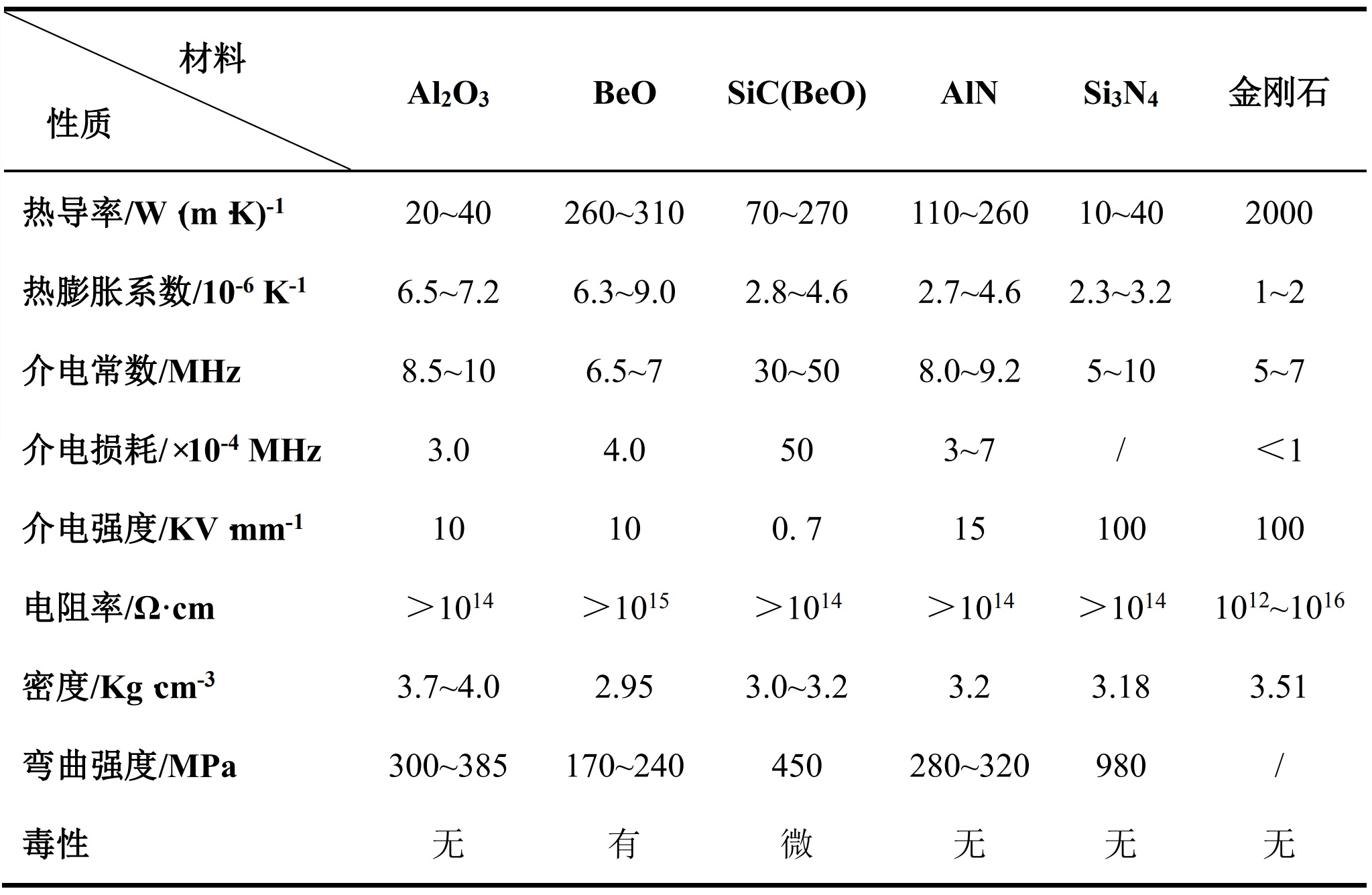

當前主流陶瓷封裝基板材料及其性能參數如下圖所示：

綜上所述，電子封裝基板的選擇需結合具體應用場景與性能要求，權衡不同材料在熱管理、機械性能、可靠性和成本等方面的特點，以實現最優封裝解決方案，想要更多了解陶瓷線路板的相關問題可以咨詢深圳市金瑞欣特種電路技術有限公司，金瑞欣有著多年陶瓷線路板制作經驗，成熟DPC和DBC工藝，先進設備、專業團隊、快速交期，品質可靠，值得信賴。
