在電子器件不斷向高性能、小型化、高可靠性發展的趨勢下，陶瓷基板因其優異的導熱性、絕緣性及熱穩定性，成為大功率電子封裝的理想選擇。其中，直接鍍銅陶瓷基板（DPC, Direct Plated Copper）憑借其高精度線路、優異的散熱能力以及可垂直互連等優勢，在LED、激光雷達、半導體激光器、射頻器件等領域占據重要地位，下面深圳金瑞欣小編來跟大家講解一下：

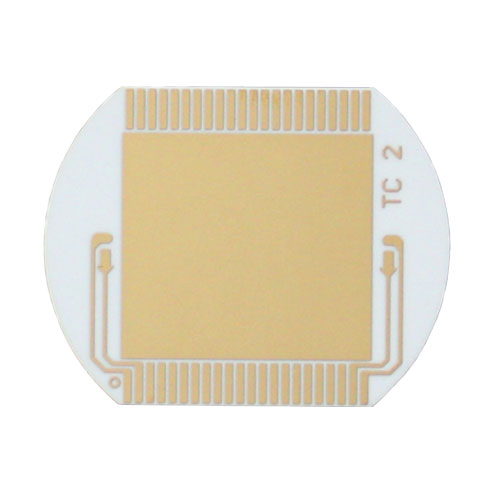

DPC陶瓷基板的核心優勢

1. 高精度線路加工能力

DPC基板采用半導體級微加工技術，通過濺射鍍膜、光刻、電鍍等工藝在陶瓷基板表面形成高精度金屬線路。其線路分辨率可達10-30μm，表面平整度優于0.3μm，能夠滿足倒裝芯片（Flip-Chip）和共晶焊接（Eutectic Bonding）等高精度封裝需求。

此外，通過激光打孔+通孔填銅技術，DPC基板可實現垂直互連，提高封裝密度，適用于三維集成封裝（3D IC），在微型化、高集成度電子器件中具有顯著優勢。

2. 優異的散熱性能

DPC基板通常采用氮化鋁（AlN）或氧化鋁（Al?O?）作為基材，其中：

氮化鋁（AlN）的導熱系數高達170-200 W/(m·K)，接近金屬鋁（237 W/(m·K)），但具備更好的絕緣性；

氧化鋁（Al?O?）的導熱系數約為24 W/(m·K)，成本更低，適用于中低功率應用。

由于DPC基板的金屬層（銅）直接與陶瓷基板結合，熱阻極低，能夠有效傳導芯片產生的熱量，避免因過熱導致的性能下降或失效。

3. 熱膨脹匹配性

半導體芯片（如Si、GaAs、GaN等）的熱膨脹系數（CTE）通常在4-7 ppm/°C之間，而DPC基板可通過調整陶瓷材料（AlN的CTE≈4.5 ppm/°C）和銅層厚度，實現與芯片的熱膨脹匹配，減少熱應力，提高器件可靠性。

4. 高可靠性封裝

DPC基板支持氣密封裝（漏率＜1×10?? Pa·m3/s），適用于高濕度、高腐蝕性、高輻射等惡劣環境，在航空航天、軍工電子、汽車電子等領域具有不可替代的優勢。

DPC陶瓷基板的主要應用領域

1. 大功率LED封裝

需求背景：LED功率不斷提升，散熱成為制約其壽命和光效的關鍵因素。

DPC解決方案：

采用垂直互連結構，降低熱阻，支持100W/cm2以上的功率密度；

適用于倒裝芯片LED，提高出光效率；

終端應用：汽車大燈（滲透率超30%）、植物照明（CAGR 12%）、Mini/Micro LED顯示。

2. 激光雷達（LiDAR）

需求背景：自動駕駛推動激光雷達需求，VCSEL激光器需要高效散熱和精準信號互連。

DPC解決方案：

多層DPC基板實現高密度互連，支持多通道激光陣列；

氮化鋁基板提供超低熱阻，確保激光器穩定工作；

終端應用：L3+自動駕駛汽車（單車用量3-4顆，2027年市場規模超28億美元）。

3. 半導體激光器（LD）

需求背景：高功率激光器（如光纖激光泵浦源）需要高效散熱。

DPC解決方案：

氮化鋁熱沉提供170-200 W/(m·K)的導熱能力；

支持金錫（AuSn）共晶焊接，提高界面導熱性；

終端應用：工業激光切割/焊接（CAGR 8.5%）、光通信、醫療激光設備。

4. 射頻與微波器件

需求背景：5G/6G通信對高頻、低損耗封裝需求激增。

DPC解決方案：

氮化鋁的低介電常數（ε≈8.8@10GHz）減少信號損耗；

高精度線路滿足毫米波射頻器件的封裝需求；

終端應用：5G基站、衛星通信、雷達系統（2027年射頻器件市場達43億美元）。

5. 熱電制冷片（TEC）

需求背景：光模塊、醫療設備等需要精密溫控。

DPC解決方案：

雙面陶瓷基板實現熱電分離，提高制冷效率（COP值達0.7）；

終端應用：800G光模塊、紅外熱成像、車載溫控系統。

市場前景與挑戰

1. 市場規模持續增長

根據行業研究數據，2021年DPC陶瓷基板市場規模約21億美元，預計2027年將達28.2億美元，年復合增長率（CAGR）5.07%。其中，激光雷達和射頻器件將成為增長最快的細分市場（CAGR超10%）。

2. 技術挑戰

材料端：高純氮化鋁粉體（＞99.9%）主要依賴日本德山、東芝等廠商；

工藝端：通孔填銅的空洞率控制（＜5%）、厚銅電鍍（＞100μm）的良率提升；

競爭技術：硅基微流道散熱（如Intel EMIB）、納米銀燒結技術可能沖擊部分市場。

3. 未來發展方向

更高導熱材料：如金剛石/AlN復合基板（導熱＞500 W/(m·K)）；

集成化基板：嵌入電阻/電容（eDPC），減少外圍元件；

國產化替代：突破高純AlN粉體、精密光刻設備等“卡脖子”環節。

總結：

DPC陶瓷基板憑借其高導熱、高精度、高可靠性等優勢，已成為大功率電子封裝的核心材料。隨著新能源汽車、5G通信、自動駕駛、高端工業激光等產業的快速發展，DPC基板的市場需求將持續增長。未來，突破關鍵材料與工藝瓶頸，開發更高性能的集成化陶瓷基板，將是行業的主要發展方向。
