Pcb高密度化，高多層話，切多埋盲孔。那多層板之間結構都是什么介質呢？今天金瑞欣小編分享一下pcb多層板的內部結構和走線。

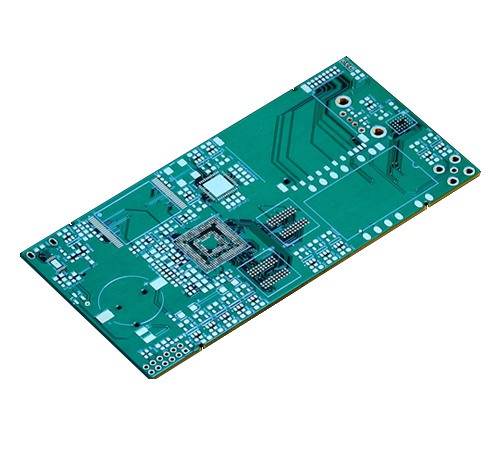

       首先我看一下多層pcb板的構成---目前的電路板，主要由以下組成。

線路與圖面（Pattern）：線路是做為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。線路與圖面是同時做出的。

介電層（Dielectric）：用來保持線路及各層之間的絕緣性，俗稱為基材。

孔（Through hole / via）：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則做為零件插件用，另外有非導通孔（nPTH）通常用來作為表面貼裝定位，組裝時固定螺絲用。

防焊油墨（Solder resistant /Solder Mask) ：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質（通常為環氧樹脂），避免非吃錫的線路間短路。根據不同的工藝，分為綠油、紅油、藍油。

絲?。?/span>Legend /Marking/Silk screen）：此為非必要之構成，主要的功能是在電路板上標注各零件的名稱、位置框，方便組裝后維修及辨識用。

表面處理（Surface Finish）：由于銅面在一般環境中，很容易氧化，導致無法上錫（焊錫性不良），因此會在要吃錫的銅面上進行保護。保護的方式有噴錫（HASL），化金（ENIG），化銀（Immersion Silver)，化錫（Immersion Tin），有機保焊劑（OSP），方法各有優缺點，統稱為表面處理。

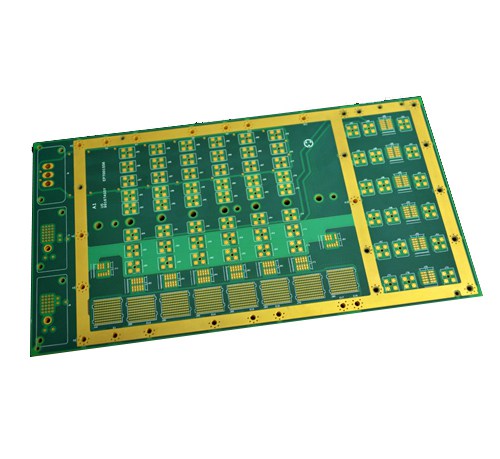

了解了pcb多層板的構成，我們看一下多層板是如何實現走線的：

多層電路板里，不是所有電源都必須放在內電層，內電層也可以走線。多層板的話，一般在緊挨top層或bottom層的地方放完整的電源、地層，主要是獲得好的抗電磁干擾能力，提高信號完整性。

另外，表層當然可以也放地、電源，只是由于器件占掉面積的原因，形不成完整的層。這樣很多器件就可能無法取電。

雙面板是中間一層介質，兩面都是走線層。多層板就是多層走線層，每兩層之間是介質層，介質層可以做的很薄。多層電路板至少有三層導電層，其中兩層在外表面，而剩下的一層被合成在絕緣板內。它們之間的電氣連接通常是通過電路板橫斷面上的鍍通孔實現的。

線路板按布線面的多少來決定工藝難度和加工價格，普通線路板分單面走線和雙面走線，俗稱單面板和雙面板，但是高端的電子產品，因產品空間設計因素制約，除表面布線外，內部可以疊加多層線路，生產過程中，制作好每一層線路后，再通過光學設備定位，壓合，讓多層線路疊加在一片線路板中。俗稱多層線路板。凡是大于或等于2層的線路板，都可以稱之為多層線路板。

       以上金瑞欣小編簡單分享了“高密度pcb多層板的內部結構和走線”相關知識和經驗，如果您有更多電路板打樣生產要了解可以咨詢金瑞欣官網。金瑞欣擁有10年PCB和pcba經驗，主營2-30層電路板加急打樣，中小批量生產，是值得信任的多層線路板廠家
