從這八個方面全面認知氧化鋁陶瓷基板

    市場的發展來看，目前氧化鋁陶瓷基板用于代替銅基板和鋁基板以及部分FR4玻纖pcb板，原因是氧化鋁陶瓷基板能很好的解決散熱銅基板和鋁基板等電路板散熱不足的問題。今天小編從氧化鋁陶瓷基板的成分結構、厚度規格、用途、價格、工藝、制作流程、廠家、以及行業發展趨勢全面解析氧化鋁陶瓷基板。

一，氧化鋁陶瓷基板成分和結構：

1，氧化鋁陶瓷基板成分

氧化鋁陶瓷基板也叫三氧化二鋁陶瓷基板，核心成分是三氧化二鋁，氧化鋁是鋁的穩定氧化物，化學式為Al2O3。在礦業、制陶業和材料科學上又被稱為礬土。

性狀：難溶于水的白色固體，無臭、無味、質極硬，易吸潮而不潮解（灼燒過的不吸濕）。氧化鋁是典型的兩性氧化物，（剛玉是α形屬于六方最密堆積，是惰性化合物，微溶于酸堿耐腐蝕 [1]  ），能溶于無機酸和堿性溶液中，幾乎不溶于水及非極性有機溶劑；相對密度(d204）4.0；熔點2050℃。

2，氧化鋁陶瓷基板機構

工業氧化鋁是由鋁礬土（Al2O3·3H2O）和硬水鋁石制備的，對于純度要求高的Al2O3，一般用化學方法制備。Al2O3有許多同質異晶體，已知的有10多種，主要有3種晶型，即α-Al2O3、β-Al2O3、γ-Al2O3。其中結構不同性質也不同，在1300℃以上的高溫時幾乎完全轉化為α-Al2O3。

二，氧化鋁陶瓷基板厚度規格

     企業在制作氧化鋁陶瓷基板和加工的需求中，板材的厚度不同，規格也是不同，主要是跟進應用產品功能而定的。一般而言，越薄散熱越好，反之降低；規格尺寸也是不盡相同，有3535、8080 等總之氧化鋁陶瓷基板長款不超過200mm。

三，氧化鋁陶瓷基板用途和應用

氧化鋁陶瓷基板因?yàn)槭翘沾刹馁|(zhì)，散熱很好，機械強度大，耐高溫，絕緣性好，備

受市場的親睞。目前氧化鋁陶瓷基板被廣泛應用到制冷片、汽車產品如傳感器、發動機、減震器等，包括LED照明等行業。

四，氧化鋁基板價格和構成因素

氧化鋁陶瓷基板的價格是跟進客戶加工需求，圖紙，以及數量，是批量還是打樣價

格也是不同的。氧化鋁陶瓷基板價格主要影響因素有：

1，板材：厚度

   2，是否有孔，孔徑

3，難度：是否是難度板，加工難度

       4，精密度：越是線路和孔精密的，相對而價格要高。

5，表面處理工藝要求：沉金、鎳金等相對沉錫價格略高。

6，批量?jī)r(jià)格和打樣價格：一般而言，打樣的價格數量少，相對同款批量的價格而言要貴一些，因?yàn)榇驑痈黜?xiàng)的成本都是比較高的。批量則因?yàn)榉謹?，性價比更好一些。

總而言之，市面一款比較簡單的氧化鋁陶瓷基板打樣一款在2000元左右，難度大的渠道5000元一款，甚至更高。

五，氧化鋁陶瓷基pcb板的加工工藝有幾種？

氧化陶瓷基板加工工藝很多，目前市面用的比較多的是高溫共燒技術（HTCC），低

溫共燒技術（LTCC），直接壓合技術（DBC），真空濺射技術（DPC），包括實現比較新的ABM工藝。各個陶瓷基板的加工工藝主要是跟進板子的需求而定的。

六，氧化鋁陶瓷基板制作流程

不同的制作工藝流程稍微有一些不同的如下：

1，DPC氧化鋁陶瓷基板的制作流程：

在薄膜工藝中，基于薄膜電路工藝，通過磁控濺射實現陶瓷表面金屬化，通過電鍍

實現銅層和金成的厚度大于10微米以上。即 DPC（ 直接鍍銅基板）。

  （ 三氧化二鋁基材）打磨--磁控濺射--電鍍（銅/銀/鎳/金）--蝕刻圖形轉移--覆銅。

   在薄膜工藝中，基于薄膜電路工藝，通過磁控濺射實現陶瓷表面金屬化，通過電鍍實現銅層和金成的厚度大于10微米以上。即 DPC（ 直接鍍銅基板）。具體流程：氧化鋁陶瓷基板前處理--覆銅--光阻披蓋--曝光顯影--覆銅。

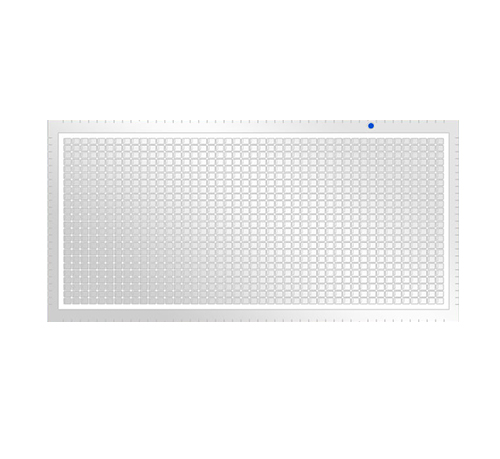

      2，氧化鋁陶瓷基板厚膜工藝

        1、HTCC（High-Temperature Co-fired Ceramic）

　　2、LTCC（Low-Temperature Co-fired Ceramic）

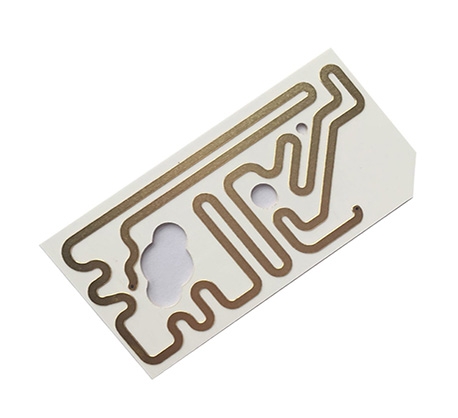

3、DBC（Direct Bonded Copper）

開料（原材料氧化鋁陶瓷基板）--銅片覆于基板上--加熱--- 800度高溫?zé)Y(jié)--冷卻---銅和基板結合--蝕刻--完成蝕刻做線路。

4，涉及到氧化鋁陶瓷基板制作加工工藝技術如下環節：

? 鉆孔：利用機械鉆孔產生金屬層間的連通管道

? 鍍通孔：連接層間的銅線路鉆孔完成后，層間的電路并未導通，因此必須在孔壁上

形成一層導通層，借以連通線路，這個過程一般業界稱謂“PTH制程”，主要的工作程序包含了去膠渣、化學銅和電鍍銅三個程序。

? 干膜壓合：制作感光性蝕刻的阻抗層。

? 內層線路影像轉移 ：利用曝光將底片的影像轉移至板面。

? 外層線路曝光：經過感光膜的貼附后，電路板曾經過類似內層板的制作程序，再

次的曝光、顯影。這次感光膜的主要功能是為了定義出需要電鍍與不需要電鍍的區域，而我們所覆蓋的區域是不需要電鍍的區域。

? 磁控濺射：利用氣體輝光放電過程中產生的正離子與靶材料的表面原子之間的能量和動量交換，把物質從源材料移向襯底，現薄膜的淀積。

? 蝕刻——外部線路的形成：將材料使用化學反應或者物理撞擊作用而移除的技術。

蝕刻的功能性體現在針對特定圖形，選擇性地移除。

? 線路電鍍完成后，電路板將送入剝膜、蝕刻、剝錫線，主要的工作就是將電鍍阻劑

完全剝除，將要蝕刻的銅曝露在蝕刻液內。由于線路區的頂部已被錫保護，所以采用堿性的蝕刻液來蝕銅，但因線路已被錫所保護，線路區的線路就能保留下來，如此整體線路板的表面線路就呈現出來。

? 防焊漆涂布：陶瓷電路板的目的就是為了承載電子零件，達成連接的目的。因此電

路板線路完成后，必須將電子零件組裝的區域定義出來，而將非組裝區用高分子材料做適當?shù)谋Ｗo(hù)。由于電子零件的組裝連結都用焊錫，因此這種局部保護電路板的高分子材料被稱為“防焊漆”。目前多數的感光型防焊漆是使用濕式的油墨涂布形式。

七，氧化鋁陶瓷基板廠家具體如下文章了解更多信息：

廣東氧化鋁陶瓷基板廠家哪家好

哪里有生產氧化鋁陶瓷基板廠家

國內氧化鋁陶瓷基板上市公司

深圳氧化鋁陶瓷基板廠家哪家好

八，(氧化鋁)陶瓷基板行業發展趨勢以及市場需求狀況：

       陶瓷基板是指銅箔在高溫下直接鍵合到氧化鋁(Al2O3)或氮化鋁(AlN)陶瓷基片表面 (單面或雙面)上的特殊工藝板。本報告中主要研究HTCC陶瓷基板。HTCC又稱為高溫共燒多層陶瓷，HTCC須經高溫1300~1600℃環境下干燥硬化成生胚，接著鉆上導通孔，以網版印刷技術填孔與印制線路，因其共燒溫度較高，使得金屬導體材料的選擇受限，其主要的材料為熔點較高但導電性卻較差的鎢、鉬、錳等金屬，最后再疊層燒結成型。

從全球市場來看，HTCC陶瓷基板已發展多年，HTCC陶瓷基板具有機械強度高、布線密度高、化學性能穩定和散熱系數高等優點，主要應用于消費電子，航空航天&軍事，汽車電子和LED等領域。

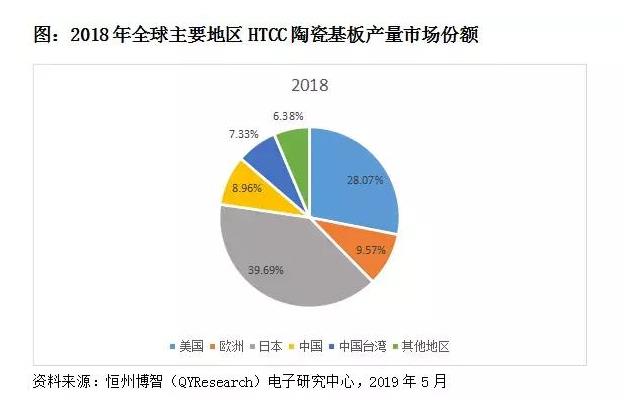

日本&歐美主導了全球HTCC陶瓷基板市場，主要廠商有來自日本的京瓷，丸和，NGK Spark Plug；美國主要參與者有NEO Tech， AdTech Ceramics， Ametek & EPI；以及歐洲主要參與者Schott。目前ECRI Microelectronics是中國唯一一家量產HTCC陶瓷基板的公司。近幾年中國許多廠家也紛紛開始研發并生產HTCC陶瓷基板，例如深圳市金瑞欣特種電路技術有限公司等。

2019年全球HTCC陶瓷基板市場產值為76892萬元，預計到2025年底將達到90925萬元。在產品價格方面，未來幾年有可能保持下降趨勢，但是下降速度比較平緩。未來全球市場對HTCC陶瓷基板的需求量逐年增加，2019年到2025年的復合年增長率為3.8％左右。所以在未來幾年，HTCC陶瓷基板銷售將呈現穩步增長的態勢。

在短期內，日本，美國和歐洲將在HTCC陶瓷基板中具有不可動搖的地位；在消費電子，航空航天&軍事，汽車電子和LED等應用領域的強勁需求推動下，中國將在未來發揮更重要的作用。

小結：以上便是小編講述的氧化鋁陶瓷基板8個方面的全面講解，相信你對氧化鋁陶瓷基板成分結構，厚度規格到用途價格構成，以及加工工藝、生產流程以及廠家，包括受人關注的陶瓷基板行業市場發展需求情況數據分析，對氧化鋁陶瓷基板甚至陶瓷基板這個行業有了更深入全面的認知?？梢缘贸鲅趸X陶瓷基板包括陶瓷基板這個行業未來是市場需求將不斷加大，我們國內參與的企業也會增加，隨著制作技術的成熟，越來越做的中國企業將在國內陶瓷基板的生產和應用方面起到推波助瀾的作用。更多疑問可以咨詢金瑞欣特種電路技術有限公司，金瑞欣十年行業專研，是值得信賴的陶瓷基板加工企業。
