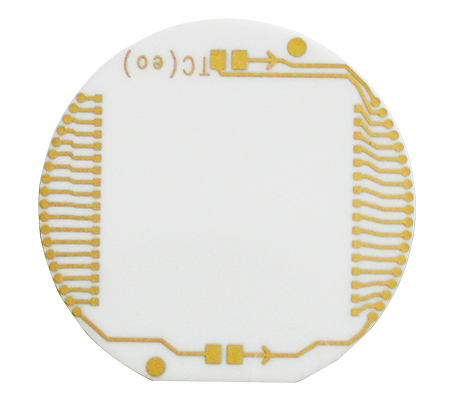

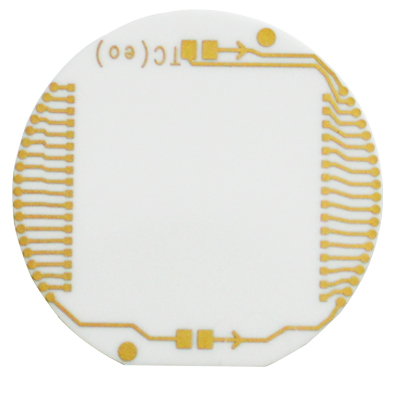

高可靠性DPC氧化鋁鍍金陶瓷板：賦能高端電子器件的核心材料

在電子器件小型化、高功率化的趨勢下，傳統基板材料的性能已逐漸無法滿足需求。DPC氧化鋁鍍金陶瓷板憑借其獨特的工藝與卓越的綜合性能，成為半導體封裝、5G通信、新能源汽車等領域的理想選擇。本文將從核心技術、性能優勢及行業應用場景，深入解析這一材料的創新價值。

一、DPC工藝：精密金屬化的技術突破

DPC（Direct Plating Copper）是一種直接在陶瓷表面進行金屬圖形化的工藝，通過磁控濺射、光刻、電鍍等步驟，在氧化鋁基板上形成高精度的鍍金電路層。相較于傳統的厚膜印刷或鉬銅工藝，DPC技術具備三大優勢：

l微米級線路精度：可制作線寬/線距≤50μm的超精細電路，滿足高密度封裝需求；

l超強結合力：金屬層與陶瓷基體結合強度＞20MPa，避免高溫下的分層風險；

l鍍金層優化：表面鍍金處理提升導電性、抗氧化性，同時增強焊點可靠性，適用于金線鍵合工藝。

二、性能優勢解析：為何選擇氧化鋁鍍金陶瓷板？

極致散熱性能
氧化鋁陶瓷導熱系數達24-28W/(m·K)，可快速導出大功率芯片產生的熱量，配合金屬層設計，系統熱阻降低40%以上，保障器件長期穩定運行。

高頻信號無損傳輸
鍍金層的低電阻特性（＜0.1Ω/cm2）與陶瓷的低介電損耗（tanδ≤0.0004@1MHz），使其在5G基站、雷達模塊等高頻場景中顯著降低信號衰減。

嚴苛環境適應性

l耐高溫：工作溫度范圍-55℃~850℃，無變形或性能衰退；

l抗腐蝕：鍍金層抵御酸堿、鹽霧侵蝕，適用于海上設備、化工傳感器等惡劣環境。

輕量化與高強度
密度僅為3.8g/cm3，較金屬基板減重60%，抗彎強度＞300MPa，抗震性能優異，適合航空航天設備。

三、行業應用場景：推動技術升級的關鍵材料

功率半導體模塊
IGBT、SiC模塊采用DPC陶瓷基板，解決高開關頻率下的散熱瓶頸，助力新能源汽車電控系統效率提升15%。

激光器/LED封裝
高反射率鍍金層（反射率＞95%）提升激光二極管出光效率，配合陶瓷散熱，延長大功率LED燈具壽命至5萬小時以上。

射頻前端器件
5G Massive MIMO天線中的PA芯片采用鍍金陶瓷基板，實現24GHz毫米波信號的低損耗傳輸，降低基站能耗20%。

醫療電子設備
生物傳感器、內窺鏡攝像模組利用其生物兼容性與抗消毒腐蝕特性，確保設備在重復滅菌下的可靠性。

四、選型指南：如何匹配項目需求？

功率器件：建議選擇≥0.8mm厚基板，鍍金層厚度≥2μm，搭配銅層加強散熱；

高頻電路：優先選用表面粗糙度Ra＜0.2μm的拋光基板，減少信號集膚效應；

特殊環境：可選配抗氧化涂層或增加金層厚度至5μm，應對極端溫濕度條件。

結語

DPC氧化鋁鍍金陶瓷板通過材料與工藝的創新融合，為高密度封裝、高頻通信、高可靠設備提供了突破性的解決方案。隨著第三代半導體技術的普及，該材料將持續推動電子行業向高效化、微型化邁進。企業可根據具體應用需求，與供應商聯合定制線路設計與鍍層方案，最大化釋放產品性能潛力。
