直接覆銅（DBC）技術的發展進步

    直接覆銅（DBC）是一種陶瓷表面的金屬化技術，它直接將陶瓷（氧化鋁陶瓷、氧化鈹陶瓷、氮化鋁等）和基板銅鏈接。這種技術最早出現在20世紀70年代中期，主要是用于氧化鋁特別是氧化鋁陶瓷基片的表面金屬化。從80年代中期開始，DBC技術逐漸實用化，在電力電子模塊、半導體制冷和LED器件等的封裝中應用廣泛。

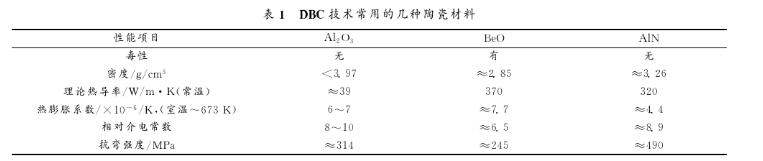

     DBC技術常用的幾種陶瓷材料表

     氧化鋁陶瓷的絕緣性好、化學穩定性好、強度高，而且價格低，是DBC技術的優選材料，但是三氧化二鋁的熱導率低，并且與SI的熱膨脹系數有一定的熱失配，氧化鈹陶瓷也是一種常見的DBC技術用陶瓷材料，低溫導熱率很高，制作工藝很完善，可用于中高功率器件，但在某些應用領域和工藝過程中，所產生的毒性應有適當防護；氮化鋁陶瓷材料無毒，介電常數適中，熱導率遠高于氧化鋁陶瓷基板，和氧化鈹接近，熱膨脹系數和SI較接近，各類SI芯片和大功率器件可以直接附著在AIN基板上而不用其他材料的過渡層。目前用于DBC技術中，前景十分看好。

     隨著集成電路向高密度、大功率放心以及電子電力、LED高速發展，如何解決散熱問題成為普遍關注的熱點。為了把芯片的熱量散發出去，需將絕緣基片與散熱片相連。絕緣基片是具有高導熱率的陶瓷基片，散熱片是金屬。陶瓷與金屬鏈接，在兩者之間出現過渡層，產生附加的熱阻。將陶瓷與金屬連接在一起有很多方法，采用不同的連接方法，過渡層熱阻不同，為了滿足集成電路散熱的需要，希望熱阻盡可能小。由此可見，有了高導熱陶瓷基片，還不能全部滿足散熱的需求，還存在陶瓷與金屬連接的問題。選擇適當?shù)倪B接方法，可以減少過渡層熱阻，既可以提高陶瓷基板的導熱率，可以去到很高，也可以很好的將熱量散發出去。

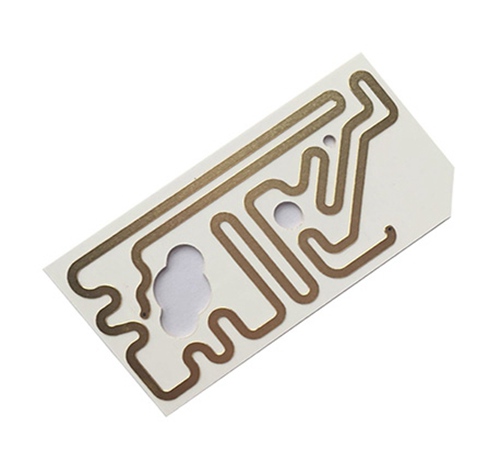

    dbc技術不段發展，為了適應功率電子器件的要求。DBC基板機械強度大大增強，為芯片半導體器件的組裝提供了一種經濟效益十分好的基板材料。目前較為成熟的是DBC氧化鋁陶瓷基板和DBC氮化鋁陶瓷基板，前者適用于低功率，而后者多是用于高功率器件。DBC的技術應用范圍也不斷的延伸發展。
