先進陶瓷在新能源電動汽車上的應用舉例

長時間的疫情反復、俄烏戰爭帶來的地緣政治危機、全球貨幣放水、能源需求增長、國際石油生產組織成員國的限產措施推行等一系列原因造就了如今使得老百姓對當今油價望而卻步。面對仿佛轉眼就能突破十元大關的油價，曾經多數對新能源汽車持懷疑態度的用戶也不得不承認，現如今的油價讓新能源汽車的優勢較油車性價比提升了不少。那先進陶瓷在電動汽車上如何應用的呢？

可被應用于新能源汽車的先進陶瓷舉例：

（1）新能源汽車用陶瓷球：

新能源汽車中，陶瓷軸承的應用成為一種趨勢。新能源汽車對汽車軸承提出了更多新要求，首先電機軸承相比傳統軸承轉速高，需要密度更低、相對更耐磨的材料；同時由于電機的交變電流引起周圍電磁場變化，需要更好的絕緣性減小軸承放電產生的電腐蝕；第三，要求軸承球表面更光滑，較少磨損。陶瓷球具有低密度、高硬度、耐摩擦等特點，適宜高速旋轉工況，在高溫強磁高真空等領域，陶瓷球具有不可替代性。從幾乎沒有陶瓷軸承在汽車上使用，到2020年新能源汽車中5%的軸承已經被陶瓷軸承取代，在新能源汽車領域，陶瓷軸承取代鋼球軸承已經是一種趨勢。

特斯拉采用的電機中輸出軸是采用陶瓷軸承，采用NSK設計的混合陶瓷軸承，軸承滾珠采用50個氮化硅球組成；奧迪ATA250電機位于內部的2個轉子軸承采用陶瓷材質制成。

（2）陶瓷覆銅基板：

電子控制系統是電動汽車的關鍵部件，其主要組成部分包括系統集成與軟件、芯片與特殊器件、IGBT模塊、車用傳感器、電子控制模塊與連接器等。而IGBT（絕緣柵雙極晶體管）模塊是整個電子控制系統的“中樞神經系統”，是驅動系統的核心，占控制器總成本的40%~50%。

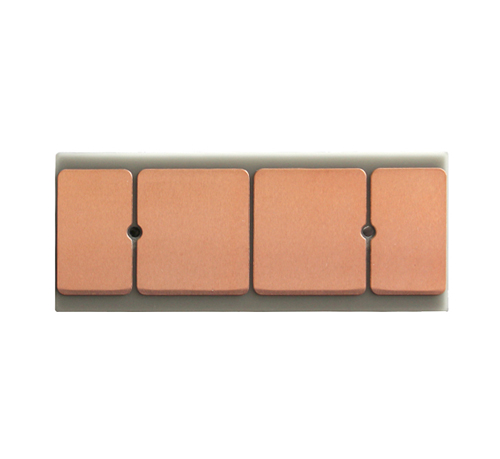

陶瓷覆銅板是銅-陶瓷-銅“三明治”結構的復合材料，它具有陶瓷的散熱性好、絕緣性高、機械強度高、熱膨脹與芯片匹配的特性，又兼有無氧銅電流承載能力強、焊接和鍵合性能好、熱導率高的特性，是IGBT模塊的關鍵封裝材料之一。

目前陶瓷覆銅基板根據陶瓷材料的不同分為氧化鋁陶瓷覆銅板、氮化鋁陶瓷覆銅板及氮化硅陶瓷覆銅板，性能對比下氮化硅覆銅基板更為優秀，其最大特點是具有與其他陶瓷基板所無可比擬的可靠性，即具有氮化硅陶瓷高強度、高導熱的特性，結合活性金屬焊接工藝后又具有高可靠性，使其成為高壓大功率IGBT模塊封裝中最具有發展前景的材料。特別是在可靠性和小型化要求更高的電動汽車領域。

日本京瓷采用活性金屬焊接工藝制備出了氮化硅陶瓷覆銅基板，其耐溫度循環（-40~125℃）達到5000次，可承載大于300A的電流，已被用于電動汽車、航空航天等領域。

（3）陶瓷繼電器：

電控技術是衡量新能源節能電動汽車發展水平的重要標志，高壓直流陶瓷繼電器是電控系統的核心元件。傳統的繼電器受自身制造技術，特別是觸點間隙小的限制，在接通高壓直流、低功率因素感性負載時，繼電器觸點非常容易出現粘結失效或連接電弧燒火接觸系統失效。為了克服現有技術的不足啊，有研究人員研發出一種新型高壓直流真空繼電器，在由金屬與陶瓷封接的真空腔體中，陶瓷絕緣子滑動連接在動觸點組件與推動桿之間，使動觸點和靜觸點無論是在導通成斷開的任何狀態下都與繼電器的導磁軛鐵板、鐵芯等零件構成的磁路系統保持良好的電絕緣，從而保證了繼電器在切換直流高電壓負載時的斷弧能力，電弧是汽車自燃的主要原因。只有采用“無弧”接通分?jǐn)嗟睦^電器產品，才是從根本上解決“自燃”問題的良方。

目前，在國際上高壓直流繼電器只有日本松下、美國TE公司及韓國知名公司可以生產，產品售價較高。國內企業在高壓繼電器的研發、生產領域尚處于起步階段。

                                                                                                                                                                 內容來源：網絡

  參考文獻：

《淺談新能源汽車用先進陶瓷繼電器產品開發與關鍵技術》——楊倩 閻蛇民

《新能源汽車用陶瓷球有望加速增長》——國海證券 李永磊,董伯駿,趙小燕

《新一代IGBT 模塊用高可靠氮化硅陶瓷覆銅基板研究進展》——李少鵬
