陶瓷基板都有哪些材料可以選擇呢

電力電子、電子封裝、混合微電子和多芯片模塊廣泛應用陶瓷基板，主要是因為陶瓷基板優越的導電性、氣密性、絕緣性性能。今天要分享陶瓷基板都有哪些材料可以選擇，以及陶瓷基板導熱材料的發展。

一，過去用樹脂基板現在用陶瓷基板有何區別

      環氧樹脂基板，由于其良好的經濟性，在整個電子市場上仍然占據主導地位，但許多特殊領域如高溫、線膨脹系數不匹配、氣密性、穩定性、力學性能等顯然不適合，即使在環氧樹脂中加入大量的有機溴化物，也無濟于事。

陶瓷材料基板，導熱性強，是樹脂基板導熱性能的10倍甚至百倍，陶瓷材料的氣密性非常好，另外陶瓷基板絕緣性也非常高，不需要在添加絕緣層，除了費用貴一些，其他性能都挺好。

 二，陶瓷基板可以選擇的陶瓷材料

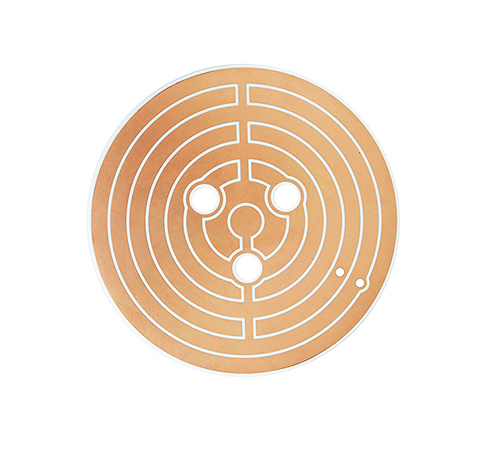

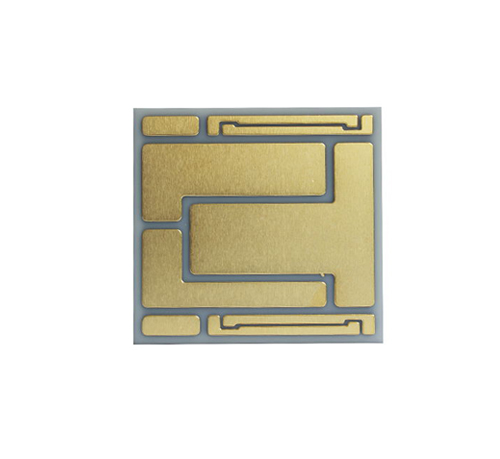

       1.氮化鋁（AIN）

       氮化鋁有兩個重要的性質值得注意:一是高熱導率，二是與硅匹配的膨脹系數。缺點是即使表面有很薄的氧化層，也會影響導熱性能。只有嚴格控制材料和工藝，才能制造出一致性好的氮化鋁基板。目前，我國大規模氮化鋁生產技術還不成熟。AlN相對于Al2O3的價格要高很多，這也是制約其發展的瓶頸?；谝陨显?，可以知道氧化鋁陶瓷由于其優越的綜合性能，在微電子、電力電子、混合微電子、功率模塊等領域仍處于主導地位。

        2,氧化鋁（Al2O3）

        到目前為止，氧化鋁基板是電子工業中常用的基板材料，因為與大多數其他氧化物陶瓷在機械、熱學和電學性能上相比，它具有較高的強度和化學穩定性，并且原料來源豐富，適合各種技術制造和不同形狀。

       3，BeO（氧化鈹）

　    導熱系數比鋁高，用在需要高導熱系數的地方。但當溫度超過300℃時，下降很快。重要的是它的毒性限制了它的發展。

       4，氮化硅（Si3N4）

       斷裂韌性高、耐熱沖擊性強的材料，近年來常被用作模具的替代材料。耐熱沖擊性高溫機械強度耐磨耗性耐腐蝕性電絕緣性高韌性。氮化硅陶瓷基板，機械性強、耐高溫、耐腐蝕、耐磨損，在汽車減震器、發動機、車用IGBT等產品，以及交通軌道、航天航空等領域廣泛應用。

   5，碳化硅（SIC）

   碳化硅覆銅陶瓷基板本質是一種硅材料，碳化硅有這優越的導熱率，決定了其高電流密度的特點。較高的禁帶寬度又決定了碳化硅（SiC）陶瓷線路板的的高擊穿場強和高工作溫度。要的核心優勢是耐高溫、耐高壓、耐磨損、低損耗、高頻率工作。因此用于高散熱、高導熱、大電流、大電壓、需要高頻率運作的產品方面，有這不可估量的用途。

 6，鋁碳化硅基板（AlSiC）

鋁碳化硅基板（AlSiC）是鋁基碳化硅顆粒增強復合材料的簡稱，又稱碳化硅鋁或鋁硅碳，在軌道機車、飛機、半導體IGBT器件、軍工等產品領域被應用。

鋁碳化硅基板（AlSiC）核心優勢：

1，AlSiC具有高導熱率（170～200W/mK），僅次金剛石陶瓷基板

2，AlSiC的熱膨脹系數與半導體芯片和陶瓷基片實現良好的匹配，可調的熱膨脹系數（6.5～9.5×10-6/K）能夠防止疲勞失效的產生，甚至可以將功率芯片直接安裝到AlSiC底板上；

3，鋁碳化硅基板重量輕，硬度強，抗彎強度高、抗震效果好。在惡劣環境下的首選材料。

4，鋁碳化硅基板（AI/SiC）由于具有原料成本低、導熱高、密度低、可塑性強等優點而越來越受到人們的關注。SiC 顆粒的熱膨脹系數與LED芯片襯底的熱膨脹系數相近，且彈性模量高，密度較??；同時鋁的高導熱、低密度、低成本和易加工等特點，使其用作基板材料時具有獨特的優勢。

7，藍寶石陶瓷基板

藍寶石是具有六方（菱面體）晶體結構的單晶Al2O3，藍寶石具有獨特的物理、化學和光學特性組合。它是一種極具商業價值的高價值材料，同時它是迄今為止最堅固、最堅韌、抗熱沖擊和耐化學腐蝕的材料。

藍寶石具有出色的電絕緣性、透明度、良好的導熱性和高剛性特性，因此它是一種理想的基板材料。用于LED和微電子電路、超高速集成電路，它用于生長III-V 或 II-VI 化合物半導體。R面或M面用于生長非極性/半極性面外延層，有助于提高發光效率?；旌衔㈦娮?、微電子IC應用使用藍寶石襯底，穩定的介電常數和低介電損耗使其可用于混合微電子產品。

8，金剛石陶瓷基板

金剛石表現出優異的散熱特性，其熱導率最高可達2000W/(K·m)，遠遠大于AIN和Cu。通常做成金剛石熱沉基板，夠均勻迅速的沿熱沉表面擴散；另一方面將熱量沿熱沉垂直方向迅速導出，可有效降低熱阻，即使在大電流條件下，亦可明顯改善半導體激光器散熱問題，提高半導體激光器輸出特性。但是金剛石在作為激光器熱沉時，需要解決其表面光潔度、金屬化及切割等技術難題，否則因為表面粗糙而造成極高的接觸電阻，將會讓金剛石熱沉的散熱優勢無法發揮。需要采用高效精密的加工方法，將金剛石熱沉片表面粗糙度從數十微米級別降低至1nm以下。

以上是小編分享是8種陶瓷基板材料以及各自的特點，企業和研發機構可以根據產品的功能要求，選擇不同的陶瓷基板材料加工成陶瓷覆銅板、陶瓷電路板等，應用到最終封裝產品上面。更多陶瓷基板相關問題可以咨詢金瑞欣特種電路。
