氧化鋁陶瓷基板在很多行業發揮重要的作用，近幾年的增長非常快，無論是高校、研發機構、還是產品終端企業都開啟了陶瓷基板pcb的研發和生產。氧化鋁陶瓷基板是陶瓷基板的一種，導熱性好、絕緣性、耐壓性都很不錯，因為受歡迎。今天小編來分享一下：什么是氧化鋁陶瓷基板以及氧化鋁陶瓷基板都有哪些種類。

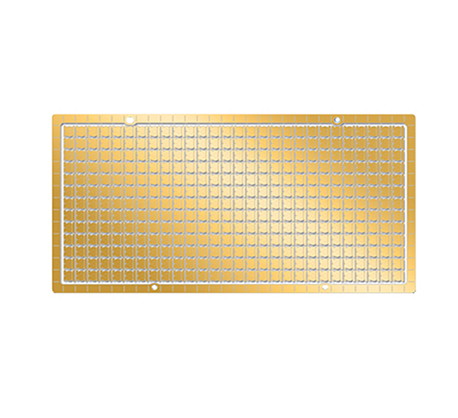

          一，什么是氧化鋁陶瓷基板

氧化鋁陶瓷基板核心成分是三氧化二鋁陶瓷為主體的陶瓷材料，氧化鋁陶瓷有較

好的傳導性、機械強度和耐高溫性。需要注意的是需用超聲波進行洗滌。氧化鋁陶瓷基板是一種用途廣泛的陶瓷基板，因為其優越的性能，在現代社會的應用已經越來越廣泛，滿足于日用和特殊性能行業領域的需要。

氧化鋁陶瓷分為普通型、純高型兩種：

普通型氧化鋁陶瓷基板系按Al2O3含量不同分為99瓷、95瓷、90瓷、85瓷等品種，有時Al2O3含量在80%或75%者也劃為普通氧化鋁陶瓷系列。其中99氧化鋁瓷材料用于制作高溫坩堝、耐火爐管及特殊耐磨材料，如陶瓷軸承、陶瓷密封件及水閥片等；95氧化鋁瓷主要用作耐腐蝕、耐磨部件；85瓷中由于常摻入部分滑石，提高了電性能與機械強度，可與鉬、鈮、鉭等金屬封接，有的用作電真空裝置器件

高純型氧化鋁陶瓷基板系Al2O3含量在99．9%以上的陶瓷材料，由于其燒結溫度高達1650—1990℃，透射波長為1～6μm，一般制成熔融玻璃以取代鉑坩堝；利用其透光性及可耐堿金屬腐蝕性用作鈉燈管；在電子工業中可用作集成電路基板與高頻絕緣材料。

氧化鋁陶瓷基板導熱率

氧化鋁陶瓷基板的導熱率很高，一般在30W~50W 不等，板材厚度越薄，導熱更好，板厚越厚則導熱相對稍低。但是整理的導熱效果是普通PCB板的100倍甚至更多。

氧化鋁陶瓷基板膨脹系數

氧化鋁陶瓷基板因為是陶瓷基材質，所屬無機材料，硬度較大。耐壓，膨脹系數低，一般不易變形。

更多氧化鋁陶瓷基板優勢咨詢金瑞欣特種電路。

二，氧化鋁陶瓷基板的種類主要分為以下幾類：

1，薄膜氧化鋁陶瓷基板

一般采用是DPC薄膜工藝制作的三氧化二鋁陶瓷基板，主要精密度較高，可以加

工精密線路。一般成品率不是很高，打樣較多，大批量較少。

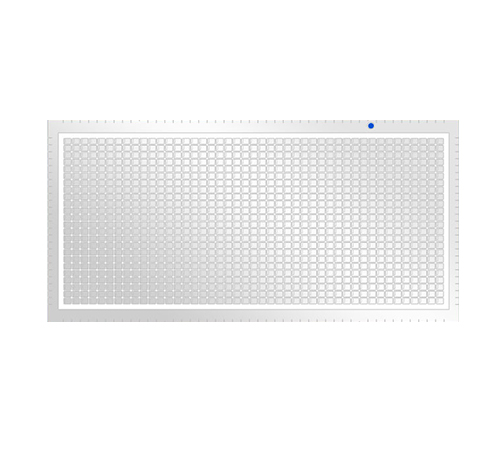

          2，厚膜氧化鋁陶瓷基板

厚膜氧化陶瓷基板一般采用的厚膜工藝技術制作，也叫DBC工藝，制作過程相對

薄膜氧化鋁陶瓷基板更容易，費用方面性價比比薄膜氧化鋁陶瓷基板高許多。，但是可以實現批量生產。

3，透明氧化鋁陶瓷基板

透明氧化鋁陶瓷基板是主要是因為采用微晶玻璃晶體制作的，看上去就像透明的

“玻璃”一般，又稱半透明氧化鋁陶瓷(semi-transparent alumina ceramics)或透明多晶氧化鋁陶瓷(transparent polycrystalline alumina ceramics)。

主晶相為α-A12O3。密度3.98g/cm3以上。直線透光率90％～95％以上。介電常數大于9.8。介電損耗角正切值小于2.5×10-4(1GC)，抗彎強度大于350～380MPa。擊穿強度6.0～6.4kV/mm。熱膨脹系數(6.5～8.5)×10-6/℃。高溫下具有良好耐堿金屬蒸氣腐蝕性。原料為純度99.99％以上的Al2O3，添加少量純氧化鎂、三氧化二鑭、或三氧化二釔等添加劑，采用連續等靜壓成型，氣氛燒結或熱壓燒結，嚴格控制晶粒大小，可獲得高致密透明陶瓷。用于制造高壓鈉燈的發光管(工作壽命可超過2萬h)。也可用作微波集成電路基片、軸承材料、耐磨表面材料和紅外光學元件材料等。

 4，氧化鋁陶瓷基板基片

    氧化鋁陶瓷基片--也叫氧化鋁陶瓷基板

    陶瓷基片，又稱陶瓷基板，是以電子陶瓷為基的，對膜電路元件及外貼切元件形成一個支撐底座的片狀材料。陶瓷基片具有耐高溫、電絕緣性能高、介電常數和介質損耗低、熱導率大、化學穩定性好、與元件的熱膨脹系數相近等主要優點，但陶瓷基片較脆，制成的基片面積較小，成本高。

實際生產和開發應用的陶瓷基片材料有Al2O3、AlN、SiC、BeO、BN、氧化鋯和玻璃陶瓷等。Al2O3陶瓷基片雖然熱導率不高（20W/m.K），但因其生產工藝相對簡單，成本較低，價格便宜，成為目前廣泛應用的陶瓷基片.

     一般采用流延成型法制備氧化鋁陶瓷基片，96%氧化鋁陶瓷基片材料中添加了合適的礦物原料作為助熔劑，燒成溫度低到1580℃~1600℃，產品密度即可達3.75g/cm3以上。對于尺寸精度要求較高的產品，可以在燒成后，以激光加工方法，在基片上劃線、打孔，精度達到±0.05mm，純度:96%,顏色:乳白色尺寸:100x100x1.0mm以內,可以根據客戶的要求切割；表面粗糙度:< 0.01um(拋光后);<1um(毛坯)。

5，覆銅氧化鋁陶瓷基板

      覆銅陶瓷基板簡稱陶瓷覆銅板，Centrotherm DBC（Direct Bonding Copper)。陶瓷覆銅板具有陶瓷的高導熱、高電絕緣、高機械強度、低膨脹等特性，又兼具無氧銅的高導電性和優異焊接性能，且能像PCB線路板一樣刻蝕出各種圖形。覆銅陶瓷基板，Centrotherm DBC（Direct Bonding Copper)具有優良的導熱特性，高絕緣性，大電流承載能力，優異的耐焊錫性及高附著強度并可像PCB一樣能刻蝕出各種線路圖形。覆銅陶瓷基板應用于電力電子、大功率模塊、航天航空等領域。

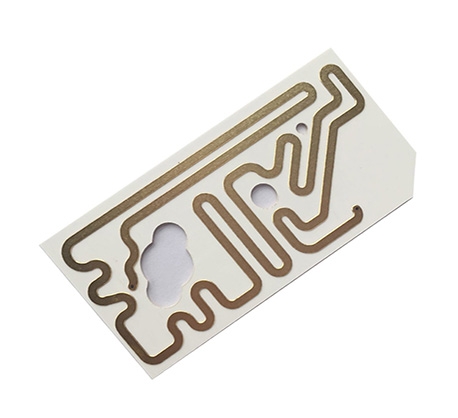

6，DBC覆銅氧化鋁陶瓷基板

采用DBC工藝制作的覆銅陶瓷基板，金屬化一般覆銅或者鍍金/鎳鈀金。

7，氧化鋁陶瓷電路基板

顧名思義就是用氧化鋁陶瓷基板做的電路板，一般基材用氧化鋁陶瓷基板，

在其一面或者雙面做線路層，加工打孔等加工需求。

8，氧化鋁陶瓷印刷基板

氧化鋁陶瓷印刷基板，和氧化鋁陶瓷基板類似，更多是通過印刷把線路蝕刻到氧

化鋁陶瓷基板上面。

9，氧化鋁多層陶瓷基板

就是用氧化鋁陶瓷基板做多層板，一面或者雙面做線路層或者其他需求。

10，led氧化鋁陶瓷基板（氧化鋁陶瓷led基板）

11，99（99%）氧化鋁陶瓷基板

99氧化鋁陶瓷基板是根據氧化鋁陶瓷基板的核心成分含量的純度的多少而命名

的氧化鋁陶瓷基板，顧問成為99氧化鋁陶瓷基板。

12，氧化鋁陶瓷基板PCB

     用氧化鋁基板做的電路板，也叫叫氧化鋁陶瓷基板PCB。

13 ，電阻氧化鋁陶瓷基板

一般需要做電阻，客戶對氧化鋁陶瓷基板做電阻的要求比較突出。

14，國內氧化鋁陶瓷基板

 15，進口氧化鋁陶瓷基板

通過這些，相信你對什么是氧化鋁陶瓷基板以及氧化鋁陶瓷基板的種類應該是有一個明確和清晰的認識。更多氧化鋁陶瓷基板的知識咨詢金瑞欣特種電路技術有限公司。
