陶瓷電路板在汽車點火器，電子產品，LED大功率照明等方面使用越來越多，陶瓷板上的厚膜電路現在一般有兩種方式，一種是常見的絲網印刷電子漿料，燒結后可以得到；另一種是先在陶瓷基板上印刷電子漿料，燒結后進行光刻，這種精度高，但工藝復雜，使用的較少。下午講述的是厚膜陶瓷電路板的制作工藝。

根據厚膜陶瓷電路板要求準備陶瓷材料

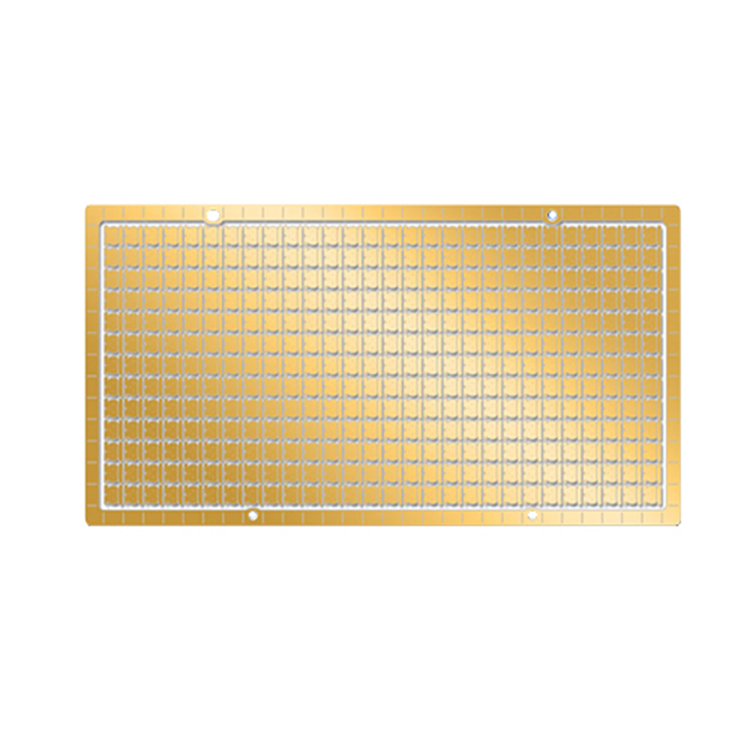

根據電路圖先劃分若干個功能部件圖,然后用平面布圖方法轉化成基片上的平面電路布置圖，再用照相制版方法制作出絲網印刷用的厚膜網路模板。厚膜混合集成電路最常用的基片是含量為96％和85％的氧化鋁陶瓷；當要求導熱性特別好時，則用氮化鋁陶瓷?；淖钚『穸葹?.25毫米，最經濟的尺寸為35×35～50×50毫米。

厚膜陶瓷電路板的制作工藝

在基片上制造厚膜網路的主要工藝是印刷、燒結和調阻。常用的印刷方法是絲網印刷。 　

絲網印刷的工藝過程是先把絲網固定在印刷機框架上，再將模版貼在絲網上；或者在絲網上涂感光膠，直接在上面制造模版,然后在網下放上基片,把厚膜漿料倒在絲網上，用刮板把漿料壓入網孔,漏印在基片上,形成所需要的厚膜圖形。常用絲網有不銹鋼網和尼龍網。 　　在燒結過程中，有機粘合劑完全分解和揮發，固體粉料熔融，分解和化合，形成致密堅固的厚膜。厚膜的質量和性能與燒結過程和環境氣氛密切相關，升溫速度應當緩慢，以保證在玻璃流動以前有機物完全排除；燒結時間和峰值溫度取決于所用漿料和膜層結構。為防止厚膜開裂，還應控制降溫速度。常用的燒結爐是隧道窯。為使厚膜網路達到最佳性能，電阻燒成以后要進行調阻。常用調阻方法有噴砂、激光和電壓脈沖調整等。

       厚膜陶瓷電路板的制作工藝，如果需要用到氮化鋁則難度更大一些，陶瓷板相對鋁基板成本會高一些，但是耐熱性，耐壓，阻燃性，穩定性是非常好的，如果有更多陶瓷電路板的制作需要可以咨詢金瑞欣特種電路官網。金瑞欣是專業的陶瓷電路板廠家，有著10年陶瓷電路板制作經驗，以中小批量和中高端電路板打樣為主；先進的厚膜加工工藝及DPC加工工藝、使用96%氧化鋁陶瓷基板及100%氮化鋁陶瓷基板。
