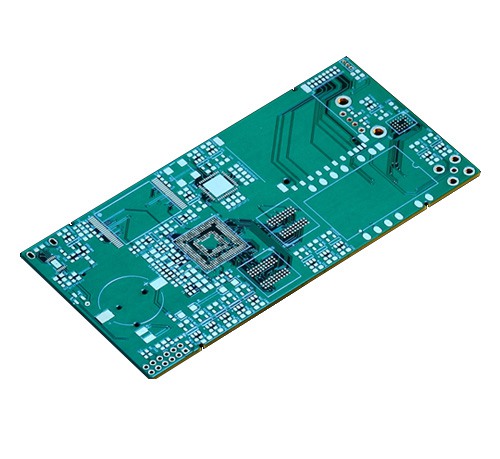

pcb多層埋盲孔板用在通信天線、計算機、工業控制、汽車、家用電器、微電子、醫療儀器等高科技領域。像這種多層印制電路板有是怎么制作的呢，今天就一起看看“工程師傅對Pcb多層埋盲板的制作經驗分享”

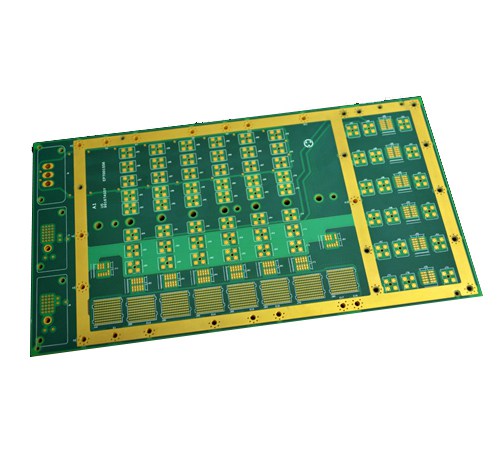

做電路板的都值得，多層板上有三種孔：通孔、埋孔和盲孔，盲孔位于印刷線路板的頂層和底層表面，具有一定深度，用于表層線路和下面的內層線路的連接，孔的深度通常不超過一定的比率（孔徑）。埋孔是指做在內層過孔，表底層是看不到的，用于內層信號互連。一般在手機、PDA板上用的比較多。埋孔可以減少信號受干擾的幾率，保持傳輸線特性阻抗的連續性，并節約走線空間，適用于高密高速的電路板設計。

因此以上三種孔，這在設計多層埋盲孔板時要綜合使用，一般像大電容、電感、晶體管這樣的無法采用表面貼裝技術安裝的元件，都要預留通孔（即穿過多層板與底層打通的孔），埋孔和盲孔一般只作為電流通路（當然通孔也可以），在手工繪制多層電路板低圖時最重要的就是保證孔要對正，通常精確度比較高的方法是，找一張透明塑料板，先在上面貼出所有孔和焊盤的位置，然后在正面覆蓋一張銅版紙，光源從下面照上來，在紙上描出焊盤、孔，把它們用線路連接好。然后再在背面如法炮制，再分別把兩張紙拍攝制作成的pcb底圖，這樣孔的重合性就非常好了?？椎脑O(shè)計是根據電路需要加的，一般在一面線路中無法實現線路導通的就通過金屬化的孔引到背面去。一般來說兩面的走線要相互垂直，盡量不要出現平行走線的情況。

由此看來，多層埋盲孔板工序是比較復雜的，需要的技術也更加精湛。金瑞欣是專業pcb打樣專家，十年電路板制作經驗，最快48小時可以出貨，擁有300名10年以上工作經驗的員工；LDI鐳射線路加工、真空蝕刻工藝，確保產品質量。更多詳情可以咨詢金瑞欣官網
