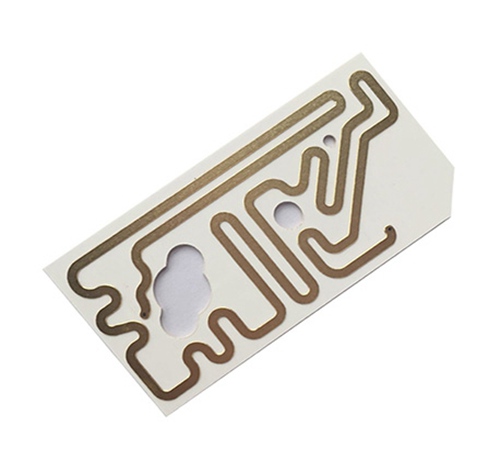

電子陶瓷基板主要包括氧化鋁和氮化鋁基板,具有硬度、導熱性、電阻率和熱穩定性高,介電常數低,熱膨脹系數與芯片匹配等特點,是新一代微電子器件或系統的首選,在高端大功率電子元件中具有廣闊的應用前景。為實現電子系統的高密度互聯,需要在陶瓷基板表面進行多尺寸、多間距的盲、通孔加工,且孔質量需滿足芯片導通和引腳固定的封裝要求。

然而,氧化鋁和氮化鋁陶瓷是典型的硬脆材料,傳統的機械加工極易導致基板斷裂,而特種加工方法也存在極大限制,如:化學刻蝕和超聲波加工氧化鋁、氮化鋁陶瓷材料的去除效率低;電火花不能加工陶瓷等非導電材料;電子束加工設備昂貴,且會產生極大的熱效應,損傷陶瓷基板;磨料水射流不僅加工精度低而且噪聲大等等。

激光作為一種非接觸式的高能束精密加工技術,具有高效可控、熱影響區小、無切削作用力、無“刀具”磨損,以及可加工高硬度、高脆性、高熔點等難加工材料的特點。激光的脈沖寬度是一個重要參數,是指單個激光脈沖釋放能量即真正作用于材料的時間。

對于脈沖激光加工,根據脈沖寬度可將其分為以毫秒激光(MPL,通常指脈沖寬度為1～1000 ms)為代表的長脈沖激光加工、以納秒激光(NPL,通常指脈沖寬度為1～1000 ns)為代表的短脈沖激光加工和超短脈沖激光加工(UPL,通常指脈沖寬度≤10 ps)。

其中:超短脈沖激光因加工效率低、穩定性不夠、激光設備昂貴等原因目前還無法滿足陶瓷基板工業化加工的要求;而毫秒激光和納秒激光具有較為成熟的理論基礎和適宜的經濟性,加工柔性和穩定性好,極易與裝備的數控系統融合,非常適合用于電子陶瓷基板表面的群孔加工。電子陶瓷基板激光孔加工的工業化應用剛剛起步,人們對毫秒和納秒激光加工工藝的研究及其在陶瓷基板領域產業化應用的認知還不十分成熟,對利用這兩種激光進行裝備開發、選型等存在困惑。

毫秒和納秒激光燒蝕氧化鋁和氮化鋁陶瓷基板的材料去除機理和各激光加工參數對孔尺寸的影響規律,為激光陶瓷基板群孔加工的工業化應用提供支持。

毫秒和納秒激光加工技術更加成熟,而且激光器的性能穩定、成本較低,人們在陶瓷基板孔加工燒蝕理論與實驗探索等方面已有豐富的經驗。然而,毫秒和納秒激光加工電子陶瓷基板表面孔的工業化應用仍面臨巨大挑戰,主要表現在三個方面。

1) 加工精度與加工質量

由于毫秒和納秒激光的脈沖寬度和功率均較高,在實際加工中無法避免產生嚴重的熱量積累,從而會破壞加工區域材料的形貌和性能,因此加工精度和加工質量無法做到精準調控。此外,采用毫秒和納秒激光在陶瓷材料表面進行工業化大面積群孔加工時,受熱裂紋的影響,需要以犧牲加工效率的方式來保證成品基片的完整,而且可加工陶瓷基板的厚度也受到了一定限制。

2) 高深徑比微孔加工

隨著電子系統集成化程度的提高,微器件微結構層出不窮,陶瓷基板表面孔的尺寸不斷減小,高深徑比微孔加工對加工方案提出了極高的要求。在幾百微米厚的陶瓷材料上加工幾十微米甚至十幾微米直徑的盲孔、通孔,且要保證孔錐度、圓度、位置精度、重鑄層厚度、孔壁粗糙度及微裂紋等符合要求,這對毫秒和納秒等非超短脈沖激光加工提出了巨大挑戰。

因此,當前一些研究工作對納秒激光加工采取了與其他能場復合的方式來改進深孔加工中等離子體屏蔽帶來的問題,以達到高深徑比微孔加工的目的。如:將激光光束與水射流復合,以實現水助激光切割的深孔切割;采用超聲波與激光加工復合的方式,以解決深孔加工中的排屑問題。

3) 激光加工系統的集成化

毫秒和納秒激光在實際應用領域?qū)⑴c加工平臺、在線檢測、機械裝備、通信系統和加工軟件等構成一體化的智能化激光加工數控裝備。光學系統與機械系統的協調控制,激光路徑與工件運動的動態耦合,以及各部分間的通信連接和軟件系統都對整體裝備的集成化提出了一定要求。

近年來,超快激光的研究與應用日趨成熟,已成為微納加工領域的研究熱點,其中皮秒激光在工業應用領域已開始嶄露頭角。與毫秒和納秒激光相比,超短脈沖激光有著更短的脈沖寬度和更大的峰值功率,其與陶瓷材料的作用機理是一種非線性吸收的過程,同時可以超越衍射極限的特性帶來了極小的加工尺度,實現超精細的納米級加工。超快激光加工被稱為“冷加工”,其加工區域的熱量積累極小,有望消除孔壁上的重鑄層和微裂紋,實現陶瓷基板上高質量、大面積群孔的加工。

但超快激光在陶瓷材料表面加工孔的燒蝕機理以及孔進化過程方面的研究相對較少,加之超快激光器昂貴,使用、維護條件苛刻,加工效率較低,因此其實際工業化應用還需要一段較為漫長的過程。

除此之外,圍繞激光時空整形、雙脈沖調控、等離子體調控等方法的探索已成為另一個提高陶瓷材料表面孔加工質量的方向。通過光路系統的優化調整(如脈沖延遲、偏振狀態調控等),結合多種加工設備(如掃描振鏡、光束整形器等),對激光焦點作用在材料上的燒蝕區域和耦合脈沖時序進行調控,可減小等離子體屏蔽效應,提高孔的深徑比。

另外,多種加工方式組合的激光復合加工也可以有效提高陶瓷表面孔的加工質量,精準調控孔形貌,如化學刻蝕激光復合加工、超聲振動激光復合加工等。激光器的發展日新月異,更短的波長和脈沖寬度、更高的功率,以及搭配集成化的系統和完善的加工工藝,使得毫秒和納秒激光將在陶瓷基板表面孔加工領域具有廣闊的前景。

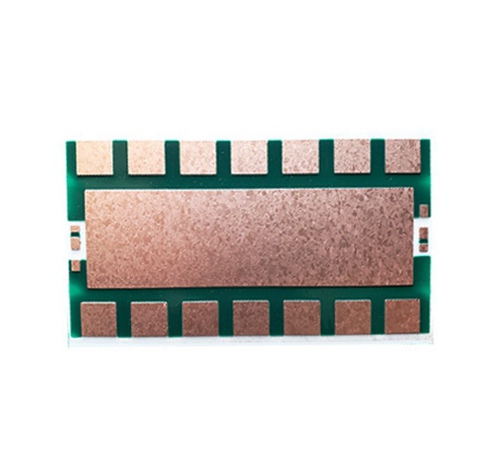

金瑞欣特種電路可以對氧化鋁陶瓷基板、氮化鋁陶瓷基板、氮化硅陶瓷基板等激光孔表面加工，還可以填孔、金屬化、做線路等加工，更多電子陶瓷基板加工的問題咨詢金瑞欣特種電路。
